射線檢測基礎知識-射線照相法

射線的種類很多，其中易于穿透物質的有X射線、γ射線、中子射線三種。這三種射線都被用于無損檢測，其中X射線和γ射線廣泛用于鍋爐壓力容器壓力管道焊縫和其他工業產品、結構材料的缺陷檢測，而中子射線僅用于一些特殊場合。

射線檢測是工業無損檢測的一個重要專業門類。射線檢測最主要的應用是探測事件內部的宏觀幾何缺陷探傷。按照不同特征可將射線檢測分為多種不同的方法。

射線照相法是指用X射線或γ射線穿透試件，以膠片作為記錄信息的器材的無損的檢測方法，該方法是應用最廣泛的一種最基本的射線檢測方法。

射線照相法

X射線跟γ射線都是波長極短的電磁波。從現代物理學波粒二象形的觀點看，也可將其視為一種能量極高的光子束流。

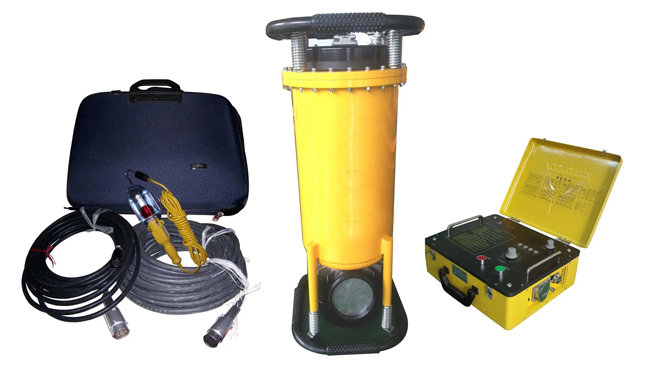

X射線是從X射線管中產生的，X射線管是一種兩極電子管，X射線的強度相當于光的亮度，連續X射線的強度大致與管電壓的評分、管電流的大小成正比。另外，X射線強度還同靶的材料的原子序數成正比。

γ射線是從放射性同位素的原子核中放射出來的。原子核是由質子和中子所構成，質子數和中子數的綜合叫做原子核質量數。

X射線和γ射線的強度減弱，一般認為是由光電效應引起的吸收、康普頓效應引起的散射和電子對效應引起的吸收三種原因造成的。

射線還有一個重要的性質，就是能使膠片感光。當X射線或γ射線照射膠片時，與普通光線一樣，能使膠片乳劑層中的鹵化銀產生潛象中心，經過顯影和定影后就黑化，接收射線越多的部位黑化程度越高，這個作用叫做射線的照相作用。因為X射線或γ射線使鹵化銀感光作用比普通光線小得多，所以必須使用特殊的X射線膠片。這種膠片的兩面都涂覆了較厚的乳膠。此外，還使用一種能加強感光作用的增感屏。
