超聲波探傷方法-表面波檢測

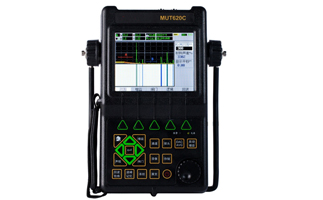

超聲波探傷儀使用表面波進行檢測的方法，稱為表面波法。對于近表面缺陷的檢測，表面波是有效的檢測方法。

表面波的性質

表面波只有在物體表面下幾個波長的范圍內傳播，當其沿表面?zhèn)鞑サ倪^程中遇到表面裂紋時，表面波的傳播如下：

1.一部分聲波在裂紋開口出仍以表面波的形式被反射，并沿物體表面返回。

2.一部分聲波仍以表面波的形式沿裂紋表面繼續向前傳播，傳播到裂紋頂端時，部分聲波被反射而返回，部分聲波繼續以表面的形式沿裂紋表面向前傳播。

3.一部分聲波在表面轉折處或裂紋頂端轉變?yōu)樽冃慰v波和變形橫波，在物體內部傳播。

在表面波檢測中，主要利用表面波的上述特性來檢測表面和近表面裂紋。

影響表面波傳播的其他因素

油的影響：傳播表面波的表面附著油層時，表面波幾乎完全衰減。這是因為表面波傳播和震動狀態的理論，是對固體介質的一側為真空或氣體時才成立。如附有油層，則表面波的垂直成分向油層輻射，使其衰減。用沾有油的手指壓在表面波反射點或其傳播的路徑上，表面波也會立即衰減，用這種方法很容易找到反射點，可以幫助判斷是缺陷的反射或是其他菱角的反射。

表面波檢測的應用

為了對表面缺陷有較高的檢測靈敏度，頻率多采用5MHz，為使耦合劑不致到處流淌而影響表面波的傳播，一般多采用甘油或黏度較大的機油；為減小表面波的衰減和消除一些干擾雜波，要求表面光潔程度比其他方法要高一些，一定要除銹，使金屬有光澤，必要時用丙酮等有機溶劑將表面擦拭干凈。
